速动型按键开关_Snap-Acting Pushbutton Switches
7M系列按键开关规格
机械寿命:50,000cycles.
接触额定值:触点材质为镀银或金包银120VAC 3A/250VAC 1A/28VDC 3A
触点材质为镀金0.4VA 20VAC/DC
接触电阻:20mΩ 2-4VDC初始值,触点为镀金或银时为100mΩ
绝缘电阻:1000MΩ.
绝缘耐压:1000Vrms min.
工作温度:-30℃至85℃.
CASE:DAP,UL94V-0
柱塞:玻璃填充尼龙或聚酯
衬套:铜镀镍.
外壳:不锈钢
切换部件:铜镀镍
触点&端子: 铜合金镀金或银
安规认证：
7M系列产品目录

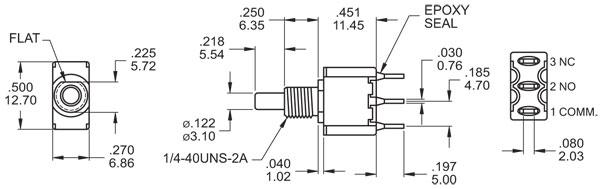

7M系列按键开关基本尺寸：
*更多产品尺寸请查看7M系列产品目录
7M系列按键开关选型指引
| □□□□ | □□ | □□□ | □ □ | □□□ | □ | □ | □ | □□ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 机种型号/开关功能 | 柱塞类型 | 衬套类型 | 框架|帽子颜色 | 端子类型 | 触点材质 | 封胶 | Rohs环保 | 帽子类型 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 7MS7 On-(On) 7MD7 On-(On) -------------------- 7MSL On-On 7MDL On-On 产品类型： 速动按键开关 |
P1 5.54mm PA 5.54mm(金属材质) PB 7.00mm,15/32衬套 PC 8.75mm(1/4-40 UNS-2A) |
B10 6.35mm,键槽(带螺纹) B11 6.35mm,剖边(带螺纹) B20 6.35mm,键槽(不带螺纹) B21 6.35mm,剖边(不带螺纹) AP1 仅帽子 AP2 帽子加框架 AP3 仅帽子-(平) AP4 帽子加框架-(平) AP5 帽子,框架,LED,嵌入式 AP6 帽子,框架,LED,嵌入式(平) ----------------------------- B60 7.62mm,键槽(带螺纹) B61 7.62mm,平(带螺纹) B70 键槽(不带螺纹) B71 7.62mm,平(不带螺纹) |
|
M1 焊接端子 M2 PC通孔 M5 绕线 M6 直角, PC通孔 M6N 直角, 嵌入式, PC通孔 M7 垂直直角, PC通孔 VS2 V型支架,高11.68mm V2N 嵌入式V型支架,高11.68mm VS3 V型支架,高16.00mm VS4 V型支架,高11.68mm VS5 V型支架,高11.68mm |
Q 银 R 金 G 金,锡铅 S 银,锡铅 C 金包银 K金包银,锡铅 |
E 环氧树酯 N 不点胶 |
□符合ROHS S:ROHS&无铅 F:ROHS+无卤 |
C1 C2 C3 C4 C6 C7 KC |
注:on=开(闭合) ()=瞬间复位
