超小型按键开关_小型按钮开关-Sub-Miniature Pushbutton Switches
8M系列按键开关规格参数
触点额定值
材质为镀银或金包银:3A 120VAC/28VDC,1A 250VAC;材质为镀金:0.4VA 20VAC/DC
机械寿命:50,000次.
初始接触电阻:20mΩ最大,额定2-4VDC
绝缘电阻:1000MΩ最小
绝缘耐压强度:1,000VAC rms.
工作温度:-30℃至85℃.
材质
本体:DAP UL94V-0
柱塞:Thermoplastic Polyester-black.
衬套:铜镀镍
外壳:不锈钢
SWITCH SUPPORT: Brass.tin plated.
触点/端子:铜镀银或金
安规认证：
8M系列产品目录

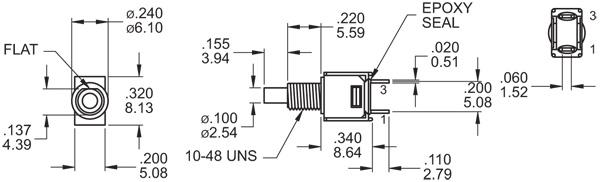

8M系列按键开关基本尺寸：
*更多产品尺寸请查看8M系列产品目录
8M系列按键开关选型指引
| □□□□ | □□ | □□ | □□ | □ | □ | □ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 机种型号|开关功能 | 操作柄类型 | 衬套类型 | 外框/帽子颜色 | 端子类型 | 触点材质 | 封胶 | ROHS&环保 | 帽子 | 帽子颜色 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 8MS8 On-(On) 8MS9 Off-(On) 8MD9 Off-(On) 产品类型: 超小型按键开关 |
P1 3.94mm | B05 5.59mm,剖边(带螺纹) B06 5.59mm,剖边 (不带螺纹) B07 5.59mm(不带螺纹) B08 7.87mm(不带螺纹) B09 7.87mm(带螺纹) B10 3.30mm AP1 嵌入式,带框 |
|
M1 焊片 M2 PC通孔 M5 绕线 M6 直角,PC通孔 M6N 直角,嵌入式, PC通孔 M7 垂直,直角,PC通孔 M7N 垂直,直角,嵌入式,PC通孔 VS2 8.94mm,V形支架 V2N 8.94mm,嵌入式,V型支架 |
Q 银 R 金 G 金,锡铅 S 银,锡铅 C 金包银 K金包银,锡铅 |
E EPOXY N 不点胶 |
S ROHS+无铅 |
C1 C3 C4 |
请参照外框与帽子颜色选项 | ||||||||||||||||||||
| | | | | | | |||||||||||||||||||||||||||
| 8MSL On-On | P1 4.29mm | B05 5.24mm,剖边(带螺纹) B06 5.24mm,剖边(不带螺纹) |
注:SP=SINGLE POLE单极 ON=开(闭合) OFF=关(断开) ( )=瞬间复位
