直角带灯自锁按键开关_Right Angle Illuminated Latching Pushbutton Switches
PL系列按键开关规格
电气特性
最大功率:3.5 VA.
电压范围: 20mV~50VDC.
电流范围: 0.01mA-250mA.
接触电阻:≥50mΩ 2-4VDC.
绝缘电阻:≥1000MΩ.
绝缘耐压:≥ 250 Vrms.
机械特性
操作力:2.5N 在总行程.
切换行程:2.95mm.
锁定行程:3.3mm
总行程:5.1mm
操作环境
工作温度:-30℃至85℃.
存储温度:-30℃至85℃.
相对湿度: 90% R.H. @80°C.
操作寿命: 30,000 Cycles.
振动: Per EIA 186-E Methods 7 & 8.
机械振动: Per EIA 186-E Methods 12.
使用材质:
固定触点与端子:不锈钢,镀银
动触点:铜合金,镀银
操作柄:LCP(UL94V-0).
本体:LCP(UL94V-0).
外壳:不锈钢.
安规认证：
PL系列产品目录
2

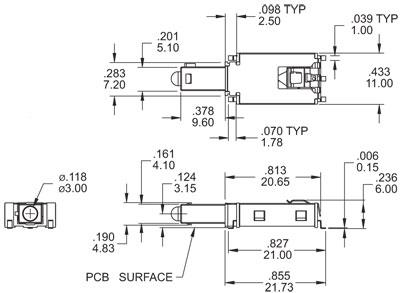

PL系列按键开关基本尺寸：
*更多产品尺寸请查看PL系列产品目录
PL系列按键开关选型指引
| □□□□ | □□ | □ | □ | □ | □ | ||||||||||||||||
| | | | | | | | | | | | | ||||||||||||||||
| 机种型号/开关功能 | 操作柄类型 | LED颜色 | 端子类型 | 端子类型 | ROHS环保 | ||||||||||||||||
| | | | | | | | | | | | | ||||||||||||||||
| PLS7 SP On-Mom PLSL SP On-On 产品类型:带灯按键开关 |
P2 9.60mm |
|
M6 PC通孔 MZ SMT贴片 |
C 金包银 | S ROHS&无铅 F 无卤&ROHS |
注: MOM=MOMENTARY(复归) ,ON:开(闭合) ,OFF:关(断开)
