产品类型：密封型防尘防水微动开关
特性参数
额定值：参照G5系列微动开关订货型号指引
接触电阻：50mΩ Max.
绝缘电阻：100mΩ Max.
抗电强度：同极端子间1000VAC（50-60Hz 1min）
端子外外壳间1500VAC (50-60Hz 1min)
电气寿命：20,000次/cycles~100,000次/cycles
机械寿命：1,000,000次/cycles以上
接触形式：SPDT 单极双投，SPST-NC常闭，SPST-NO常开
操作柄类型：长直柄59.4mm（Long Straight Lever）
端子类型：外接导线(for G5W11 series only)
防水等级：IEC IP67
安规认证:
G5W1105操作特性
| 型号 Part Number |
操作参数/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5W11-WZ015A03-WX | 0.10 | 10 | 0.03 | 3 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ025A03-WX | 0.15 | 15 | 0.05 | 5 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ050A03-WX | 0.20 | 20 | 0.08 | 8 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ100A03-WX | 0.35 | 35 | 0.10 | 10 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ200A03-WX | 0.64 | 65 | 0.15 | 15 | 6.4 | 2.6 | 2.4 | 15.3±3 |
关于操作特性的术语解释请参考：微动开关动作特性术语及图解

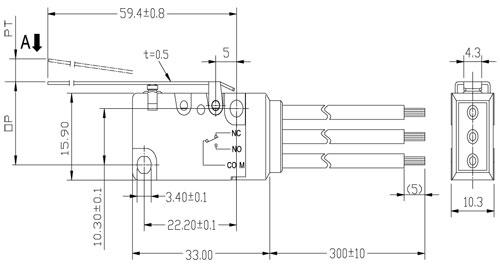

G5W1105外形尺寸
