防水按键开关_防水按钮开关_IP67防水按钮开关(Sealed Snap-Acting Pushbutton Switches)
规格参数
接触额定值:取决于接触点材质(请参考7A系列按键开关产品目录)
机械寿命:50,000cycles.
接触电阻:最大20mΩ,初始@2-4VDC,镀银和镀金触点100mA.
绝缘电阻:最小1,000MΩ.
绝缘耐压强度:1,000V 1分钟.
工作温度:-30℃至85℃.
帽子安装力度:最大不超过10磅.
产品使用的材料
外壳和衬套:Nylon66, 阻燃等级 (UL 94v-0).
柱塞:玻璃填充尼龙或聚酯纤维(UL 94v-0).
切换部件:黄铜或钢,镀锡.
支架:不锈钢.
常开/常闭接触点:黄铜,镀银或金包镍.
公共点及端子:铜合金,镀银或镀金
端子封胶:环氧树脂
防水等级：IP67
安规认证：
7A系列产品目录

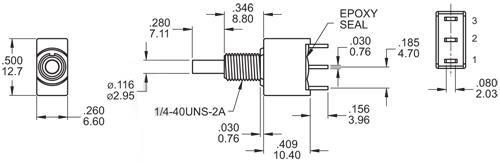

7A系列防水按键开关基本尺寸：
7A系列防水按键开关选型指引
| □□□□ | □□□ | □□□ | □ | E | □ | □□ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 机种型号/开关功能 | 衬套 | 端子类型 | 触点材质 | 封胶 | ROHS&环保 | 帽子类型 | 帽子颜色 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 7AS7 ON-(ON) 7AD7 ON-(ON) 产品类型: 防水按键开关 |
B10 高8.80mm B40 高6.10mm
|
M1 焊接端子 M2 PC通孔 M5 绕线 M6 直角, PC通孔 M6N 直角, 嵌入式, PC通孔 M7 垂直直角, PC通孔 VS2 V型支架,高11.68mm V2N 嵌入式V型支架,高11.68mm VS3 V型支架,高16.00mm VS4 V型支架,高11.68mm VS5 V型支架,高11.68mm
|
Q 银 R 金 G 金,锡铅 S 银,锡铅 C 金包银 K金包银,锡铅
|
E:环氧树酯
|
□符合ROHS S:ROHS&无铅 F:ROHS+无卤
|
C1 C2 C3 C4 C5
|
|
注：ON=开(闭合) ( )=瞬间式
