超小型防水按键开关_防水带灯按键开关_IP67防水按钮开关-Sub-Miniature Pushbutton Switches
PA规格参数
最大电流/电阻负载的额定电压:
PAS6/PAS7:400mA 32VAC-100mA 50VDC-125mA 125VAC , 500mA 48VAC-200mA 50VDC-200mA 250VAC(金属材质)
PAL6:100mA 24VDC-平均寿命200,000次,2A 125VAC-平均寿命10,000次
初始接触电阻:最大50mΩ
绝缘电阻:最小1GΩ 500VDC.
绝缘耐压强度:1,000VAC rms. 金属材质1,500 VAC
满载电气寿命:PAS6/PAS7:500,000次,PAL6:200,000次.
工作温度:-30℃至85℃.
面板厚度: B1 series:0.8mm min.~1.8mm max.
B2 series:1.5mm min.~4mm max.
B3 series:3.0±0.25mm
总行程:PAS6/PAS7:1.5 mm,PAL6:2.5mm
操作力: 2N~5N
触点抖动:10ms.
机械寿命:1,000,000次.
扭力: 0.5Nm max. applied to nut,
1.5 Nm max. for metal material.
焊接特性: 350℃ 5秒.
防水等级：IP67
安规认证：
PA系列产品目录

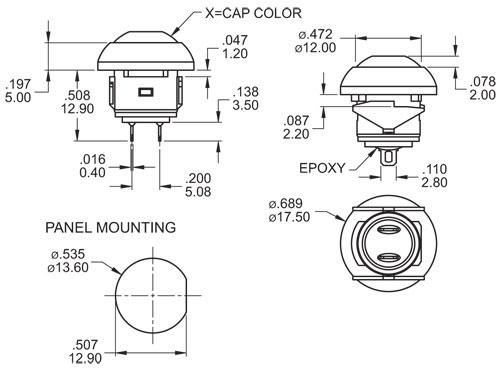

PA系列防水按键开关基本尺寸：
*更多产品尺寸请查看PA系列产品目录
PA系列防水按键开关选型指引
| □□□□ | □□ | □□ | □ | □ | □ | □ | □ | □ | □ | ||||||||||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||||||||||
| 机种型号|开关功能 | 衬套类型 | 端子类型 | 触点材质 | 封胶类型 | ROHS&环保 | 按键帽颜色 | 附加硬件 | LED | LED颜色 | ||||||||||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||||||||||
| PAS6 SP Off-(On) PAS7 SP On-(On) (不带LED) 产品类型: 超小型防水带灯按键开关 |
B1 嵌入式 B2 螺纹衬套 B3 嵌入式 D1 方形螺纹衬套 (压铸) D2 螺纹衬套 (压铸) |
M1 焊接端子 L1 线 |
C 金包银 | E 环氧树酯 A 密封式 |
S ROHS+无铅 F ROHS+无卤 |
注:标准按 键帽是平 顶帽,如果 您需要圆 帽,请在按 键帽颜色 选项前加"A" |
请查看PA 系列产品 目录P116页 |
L |
|
||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||
| PAL6 SP Off-On | B2 螺纹衬套 |
注:SP=SINGLE POLE单极 ON=开(闭合) OFF=关(断开) ( )=瞬间复位
