带短直柄微动开关(SPDT)
特性参数
接触电阻：100mΩ Max
绝缘电阻：100MΩ Min
耐电压：1000VAC（50-60Hz 1min.）/1500VAC (50-60Hz 1min.)
电气寿命：50000次/cycles~100,000次/cycles
机械寿命：100,0000次/cycles~10,000,000次/cycles
接触形式：SPDT转换式,SPST-NC(常闭),SPST-NO(常开)
操作柄类型：短直柄（Short Straight Lever）
端子类型：4.7*0.5mm快接端子(Quick Connect),还可以配备
G5系列微动开关其它端子类型
安规认证:
操作特性
| 型号 Part Number |
操作参数/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5XXX-EZ015A01 | 0.15 | 15 | 0.03 | 3 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ025A01 | 0.25 | 25 | 0.05 | 5 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ050A01 | 0.49 | 50 | 0.10 | 10 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ100A01 | 0.98 | 100 | 0.25 | 25 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ200A01 | 1.96 | 200 | 0.49 | 50 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ300A01 | 2.94 | 300 | 0.74 | 75 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
| G5XXX-EZ400A01 | 3.92 | 400 | 0.98 | 100 | 1.6 | 0.8 | 0.4 | 15.3±0.5 |
关于操作特性的术语解释请参考：微动开关动作特性术语及图解

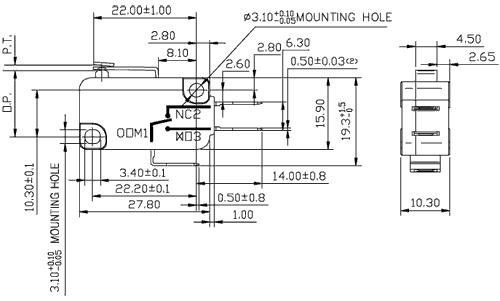

G5002外形尺寸
