超小型船型开关_小型船型开关-Sub-Miniature Rocker Switches
4M系列规格参数
机械寿命:30,000cycles.
接触额定值:3A 120VAC or 28VDC/1A 250VAC
0.4 VA 20VAC/DC
接触电阻:20mΩ以内. 初始2-4VDC
金触点和银触点的为100mA
绝缘电阻:最小1000MΩ.
绝缘耐压:1000Vrms min.
工作温度:-30℃至85℃.
CASE:DAP,阻燃等级UL94V-0
操作柄:尼龙,黑色
衬套:黄铜镀镍
外壳:不锈钢
切换部件:铜镀锡
触点&端子: 黄铜镀金或银
安规认证：
4M系列产品目录

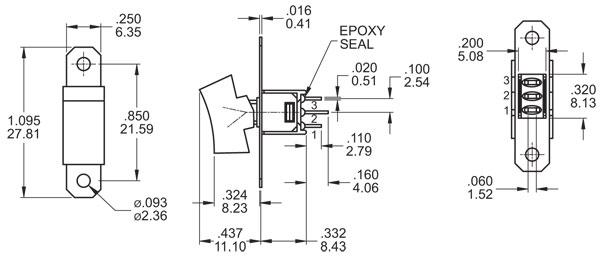

4M系列基本尺寸：
4M系列选型指引
| □□□□ | □□ | □ □ | □ | □□□ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 机种型号/开关功能 | 操作柄类型 | 框架颜色/操作柄颜色 | 翘板印字 | 端子类型 | 触点电镀 | 点胶 | ROHS | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 4MS1 SP On-On 4MS2 SP On-(On) 4MS3 SP On-Off-On 4MS4 SP (On)-Off-(On) 4MS5 SP On-Off-(On) 4MS6 SP Off-On 4MD1 DP On-On 4MD2 DP On-(On) 4MD3 DP On-Off-On 4MD6 DP On-On-On 产品类型: 超小型船型开关 |
R1 翘板,7.62宽, 14.73长 R2 翘板,5.84宽,14.73长 R3 5.84宽, 10.23长 |
|
|
M1 焊片 M2 PC通孔 M5 绕线 M6 直角, PC通孔 M6N 直角,嵌入式, PC 通孔 M7 垂直,直角,PC通孔 M7N 垂直,直角,嵌入式,PC通孔 VS2 8.94mm,V型支架 V2N 8.94mm,嵌入式,v型支架 VS3 8.94mm, V型支架 V3N 8.94mm,嵌入式,v型支架 |
Q Silver R Gold G Gold,pure-tin S Silver,pure-tin C Gold over silver K Gold over silver,pure-tin |
E 环氧树酯 N 不点胶 |
□ Rohs |
||||||||||||||||||||
注:MOM=MOMENTARY(复归) SP:单极 DP:双极 ON:开(闭合) OFF:关(断开) ()=瞬间复位
