小型 三档 卧式拨动开关(SMT贴片,1P3T)
MK-1301规格参数
额定值:0.3A 6VDC
功能:1P3T
使用功率:1.8w
接触电阻:70 mΩ
绝缘电阻:100 MΩ
切换类别:NS(Non-shorting)
抵抗电压:AC 500V for 1 minute
使用寿命:每分钟20-30的频率操作10000次
行程:1.5mm
基本尺寸:9.7mm(L)*2.6mm(W)*1.4mm(H)
操作柄:1.5mm(L)*1.3mm(W)*1.0mm(H)
端子类型:SMT贴片
端子脚间距:2.2mm
MK-1301系列选项
MODEL NO. | GROUND TERMINAL | KNOB THINKNESS(mm) | TYPE&RELL OPTION |
MK-13C01-PA | WITH | 0.4 | YES |
MK-13C01-PB | WITH | 1.1 | YES |
MK-13C01-NA | WITHOUT | 0.4 | YES |
MK-13C01-NB | WITHOUT | 1.1 | YES |

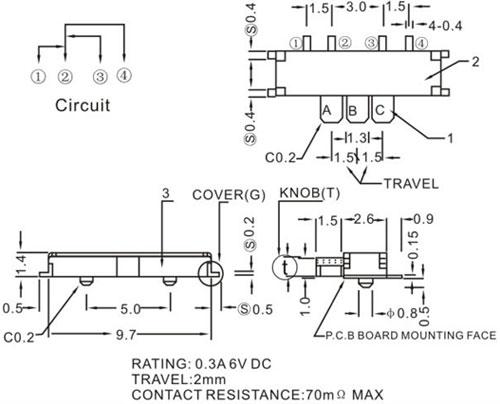

MK-1301系列基本尺寸:
