适用于PCB安装的超小型拨动开关-Miniature Slide Switches for P.C. Board
6M规格参数
接触电阻:50mΩ Max.
机械寿命:20,000cycles.
绝缘电阻:最小1,000MΩ.
绝缘耐压强度:1,000V 1分钟.
工作温度:-40℃至80℃.
最小负载:银:100mA 10VDC;金:10mA 50mA.
通断能力:银:1A 250VAC;金:100mA 30VDC;
CASE:PBT,白色
拨柄:PBT,黑色
外壳:POM,黑色
触点/端子:铜镀金或镀银
安规认证：
6M系列产品目录

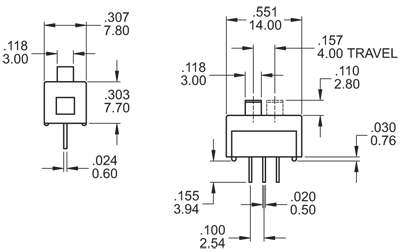

6M基本尺寸：
*更多产品型号及尺寸请查看6M系列产品目录
6M系列拨动开关选型指引
| □□□□ | □□ | □□□ | □ | □ | □ | |||||
| | | | | | | | | | | | | |||||
| 机种型号/开关功能 | 操作柄类型 | 端子类型 | 接触点材质 | 封胶类型 | ROHS&环保 | |||||
| | | | | | | | | | | | | |||||
| 6MS1 SP On-On 6MS3 SP On-Off-On 6MD1 DP On-On 6MD3 DP On-Off-On 开关类型: 超小型拨动开关 |
S1 Flush S2 2.80mm S3 Slide S4 6.00mm S5 Slide |
M1 SPDT PC通孔 M2 DPDT PC通孔 M3 SPDT PC通孔 M4 DTDT PC通孔 |
Q 银 R 金 G 金,纯锡 S 银,纯锡 C 金包银 K 金包银,纯锡 |
E 环氧树酯 | □ 符合ROHS S ROHS&无铅 F ROHS+无卤 |
注:SP=SINGLE POLE单极 ,DP=DOUBLE POLE双极 ,ON=开(闭合) ,OFF=关(闭合)
