超小型防水钮子开关_小型贴片钮子开关-Sealed Sub-Miniature Toggle Switches(SMT)
2B系列规格参数
接触额定值
触点材质为金或金包银:3A 120VAC or 28VDC/
1A 250VAC
触点材质为镀金:0.4VA 20VAC or DC
机械寿命:30,000cycles.
接触电阻:最大20mΩ. 初始2-4VDC,
金触点和银触点的为100mA
绝缘电阻:最小1,000MΩ.
绝缘耐压:1000V 1分钟.
工作温度:-30℃至85℃.
CASE/衬套:尼龙4/6（UL94V-0)
操作柄:黄铜,镀铬,内部带o型密封圈
切换部件:黄铜,镀锡.
触点&端子: 黄铜镀金或银(参考产品目录P37)
防水等级:IP67
安规认证：
2B系列产品目录

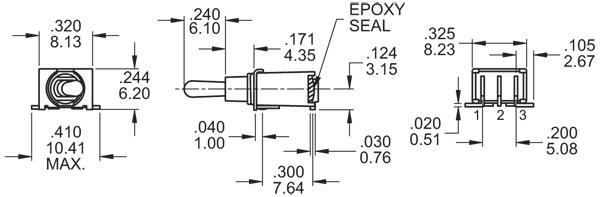

2B系列基本尺寸：
2B系列选型指引
| □□□□ | □□ | □□□ | □□□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 机种型号/开关功能 | 操作柄类型 | 衬套类型 | 端子类型 | 触点材质 | 封胶类型 | ROHS/环保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 2BS1 SP On-On 2BS2 SP On-(On) 2BS3 SP On-Off-On 2BS4 SP (On)-Off-(On) 2BS5 SP On-Off-(On) 产品类型： 超小型防水钮子开关 |
T1 10.16mm T2 6.10mm T4 13.97mm TA 塑胶,防静电, 10.16mm TB 塑胶,防静电,6.10mm |
A1 4.35mm高 | MT 直角,贴片 MZ 标准型 |
Q 银 R 金 G 金,纯锡 S 银,纯锡 C 金包银 K 金包银,纯锡 |
E 环氧树酯 | □ ROHS S ROHS+无铅 F ROHS+无卤 |
注：SP=SINGLE POLE单极 ON=开(闭合) OFF=关(断开) ( )=瞬间复位
