4位旋转编码开关 实码 贴片型 柄长3mm
规格参数
最大额定值 : 50VDC,100mA
接触电阻: 100mΩ Max.
绝缘电阻: 100VDC-1000MA Min.
绝缘耐压 : 250VAC-1分种
扭力: 40~200gf.cm
总旋转角度 : 360° (4STEPS)
寿命: 10,000次
操作柄类型:Type2,轴状操作柄,3*3*2.15(mm)
编码数:4 Positions
编码类型:实码
端子类型:SMT(贴片)
RSC-24RM线路图
| CODE | ||||||
| C | 0 | 1 | 2 | 3 | ||
| POSITIONS | 0 | ● | ● | |||
| 1 | ● | ● | ||||
| 2 | ● | ● | ||||
| 3 | ● | ● | ||||

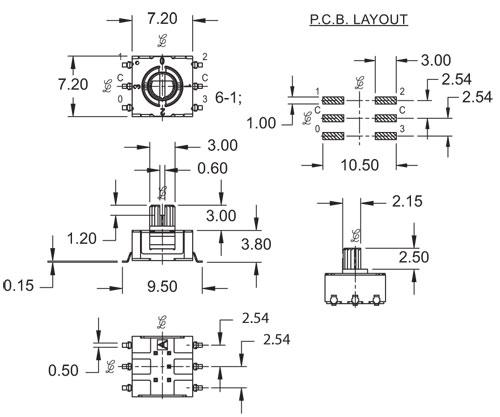

RSC-24RM外形尺寸：
