基本型拨动开关-Slide Switches
规格参数
接触额定值:取决于接触点材质(请参考5M系列产品目录)
机械寿命:30,000cycles.
接触电阻:最大10mΩ,初始2-4VDC,镀银和镀金触点100mA.
绝缘电阻:最小1,000MΩ.
绝缘耐压强度:1,000V 1分钟.
工作温度:-30℃至85℃.
本体:DAP(UL94v-0).
外壳:不锈钢
拨柄:尼龙,黑色
触点:铜镀金或镀银
端子封胶:环氧树酯
安规认证：
5M系列产品目录

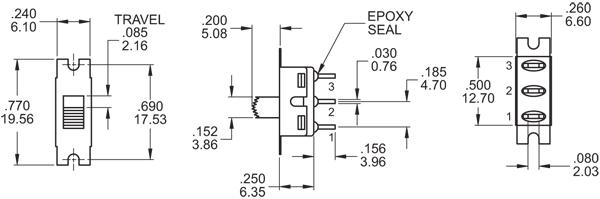

5M系列拨动开关基本尺寸：
*更多产品型号及尺寸请查看5M系列产品目录
5M系列拨动开关选型指引
| □□□□ | □□ | □ | □ | □□□ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 机种型号/开关功能 | 操作柄类型 | 操作柄颜色 | 安装耳扣 | 端子类型 | 触点材质 | 封胶 | Rohs环保 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 5MS1 SP On-On 5MS2 SP On-(On) 5MS3 SP On-Off-On 5MD1 DP On-On 5MD3 DP On-Off-On 产品类型: 基本型拨动开关 |
S0 1.30mm S1 5.08mm S2 7.24mm S3 9.40mm S4 3.56mm S5 5.08mm S7 12.32mm |
|
A 不带耳扣 B 带耳扣 |
M1 焊片 M2 PC通孔 M3 快接端子 M5-1 18.70mm,绕线 M5-2 24.20mm,绕线 M5-3 10.55mm,绕线 M5-4 26.97mm,绕线 M6 直角,PC通孔 M7 垂直,直角,PC通孔 VS2 V型支架 |
Q 银 |
E 环氧树酯 N 不点胶 |
□ Rohs S Rohs+无铅 F RoHS+无卤 |
注：SP=单极 DP=双极 ON=开(闭合) OFF=关(断开) ( )=瞬间式
