产品分类：小型防尘防水微动开关
特性参数
额定值：参照G9系列微动开关订货型号指引
初始接触电阻：100mΩ Max
绝缘电阻：100MΩ Min
抗电强度：AC 1,000V RMS(50~60HZ)
电气寿命：6000~50000次/cycles(取决于类型/Depend on part number）
机械寿命：500,000次/cycles
接触形式：防尘型-IP00/SPDT 单极双投，SPST-NC常闭，SPST-NO常开
操作柄类型：长直柄25.8mm
端子类型：焊接端子(Solder Connect)
防水等级：IP67（端子除外）
安规认证:
操作特性
| OF Max. (gf) |
RF Min. (gf) |
PT Max. (mm) |
OT Min. (mm) |
DT Max. (mm) |
FP Max. (mm) |
OP (mm) |
|
| -150 | 40 | 5 | 6.3 | 1.0 | 1.0 | 13.5 | 8.8±1.8 |
| -200 | 55 | 8 | 6.3 | 1.0 | 1.0 | 13.5 | 8.8±1.8 |
关于操作特性的术语解释请参考：微动开关动作特性术语及图解

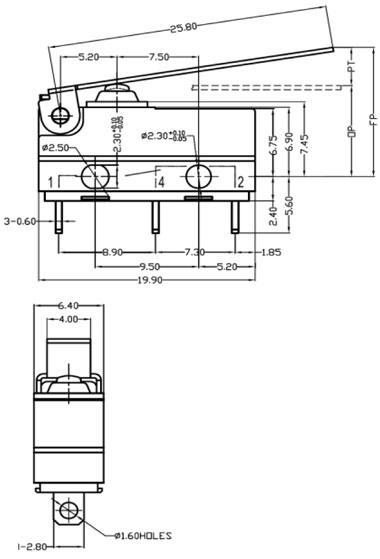

G9S03D1外形尺寸
