小型防尘防水微动开关
特性参数
额定值：参照G9系列微动开关订货型号指引
初始接触电阻：100mΩ Max
绝缘电阻：100MΩ Min
抗电强度：AC 1,000V RMS(50~60HZ)
电气寿命：6000~50000次/cycles
机械寿命：500,000次/cycles
接触形式：防水型-IP67带引出线/SPDT 单极双投，SPST-NC常闭，SPST-NO常开
操作柄类型：短直柄17.7mm（Short Straight Lever）
端子类型：底面出线500mm(Cable-bottom exit)
防水等级：IP67
安规认证:
操作特性
| OF Max. (gf) |
RF Min. (gf) |
PT Max. (mm) |
OT Min. (mm) |
DT Max. (mm) |
FP Max. (mm) |
OP (mm) |
|
| -150 | 50 | 8 | 4.3 | 0.6 | 0.7 | 12.0 | 8.8±1.2 |
| -300 | 105 | 20 | 4.3 | 0.6 | 0.7 | 12.0 | 8.8±1.2 |
关于操作特性的术语解释请参考：微动开关动作特性术语及图解

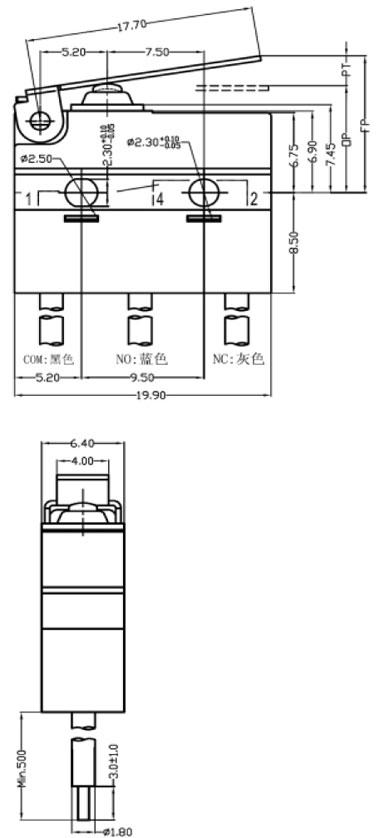

G9E01W1外形尺寸
