小型钮子开关-Miniature Toggle Switches
1F系列钮子开关规格参数
机械寿命:200,000cycles 10VDC 0.1mA.
接触额定值:125VAC 6A/250VAC 3A/30VDC 3A
接触电阻:10mΩ最大
绝缘电阻:500V 500MΩ.
绝缘耐压:1000Vrms min.
工作温度:-30℃至85℃.
CASE:DAP,UL94V-0
操作柄:铜镀铬
衬套:铜镀镍.
外壳:不锈钢
切换部件:铜镀镍
触点&端子: 黄铜镀金或银
安规认证：
1F系列产品目录

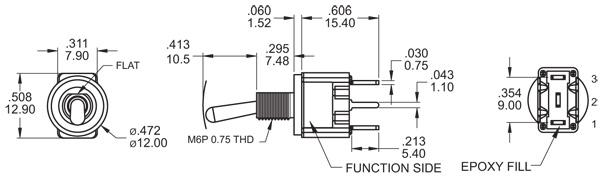

1F系列钮子开关基本尺寸：
*更多产品尺寸请查看1F系列产品目录
1F系列钮子开关选型指引
| □□□□ | □□ | □□□ | □□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 机种型号/开关功能 | 操作柄类型 | 衬套类型 | 端子类型 | 触点材质 | 封胶类型 | ROHS/环保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 1FS1 SP On-On 1FS2 SP On-(On) 1FS3 SP On-Off-On 1FS4 SP (On)-Off-(On) 1FS5 SP On-Off-(On) 1FD1 DP On-On 1FD2 DP On-(On) 1FD3 DP On-Off-On 1FD4 DP (On)-Off-On 1FD5 DP On-Off-(On) 产品类型： 小型钮子开关 |
T1 10.5mm T2 5.4mm T3 14.2mm T4 16.4mm T5 21.4mm T6 11.5mm T61 21.5mm T7 12.37mm T8 17.56mm T12 11.2mm |
B6 8.0mm BA1 9.0mm B9 7.52mm B13 11.38mm |
M1 焊片 M2 PC通孔 |
Q 银 R 金 G 金,纯锡 S 银,纯锡 C 金包银 K 金包银,纯锡 |
E 环氧树酯 N 不点胶 |
□ ROHS S ROHS+无铅 F ROHS+无卤 |
注：SP=SINGLE POLE单极 DP=DOUBLE POLE双极 ON=开(闭合) OFF=关(断开) ( )=瞬间复位
查看所有小型钮子开关产品
